襯氟放料球閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:襯氟放料球閥,放料球閥,襯氟球閥,球閥



襯氟放料球閥FQ41Fs

一、概 述
       本系列產品是襯氟球閥的延伸產品,為各種強腐蝕性介質的啟閉控制而設計,閥門的兩端法蘭大小不等,一端為標準法蘭一端為與反應釜底放料孔配套的法蘭,很方便的就可以連接在反應釜底。其結構形式為浮動直通式,連接形式為法蘭,閥外殼采用碳鋼內襯氟塑料,閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造,具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。

二、用 途
       Q41F-F系列襯氟放料球閥采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

三、工作原理
       Q41F-F系列襯氟放料閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。

四、設計特點
       放料球閥基本系列為Q41F型,除具有一般球閥所具有的流體阻力小,啟閉速度快,結構簡單外,還有以下優點:
       1.采用氟塑料襯里層的球閥,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質;
       2.采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護;
       3.啟閉件球體與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性,從根本上保證了使用中的安全性;
       4.結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。

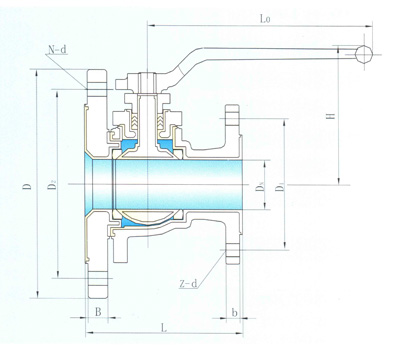

五、內部結構

六、型號意義
       FQ41F-10C
       FQ表示放料閥類型代號         10表示公稱壓力為 1.0 MPa
       4表示連接型式為法蘭式        C表示閥體材料為碳鋼
       1表示結構型式為浮動直通式   F表示放料閥代號
       F表示襯里材料為氟塑料        80表示公稱通徑為 80 mm

七、性能參數
       設計規范 GB 12237  /  API 608  /  API 6D
       驅動方式 手動、蝸輪傳動、氣動、電動
       公稱通徑 (DN) 50、80 mm
       公稱壓力 (PN) 1.0 MPa,1.6 MPa,2.5 MPa
       適用溫度   -50~180 ℃





中國.上玉集團有限公司是專業生產襯氟閥門的廠家,襯氟放料球閥訂貨須知:
一、①襯氟放料球閥產品名稱與型號②襯氟放料球閥口徑③襯氟放料球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟放料球閥型號,請按襯氟放料球閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。



公稱通徑 PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) 重量
DN L D D1 D2 f b z-φd D0 H kg
32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
79 標 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
69 標 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44
