柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成. 由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

• 主要性能參數

編碼	型號	PN	工作壓力/Mpa	適用溫度/0C	適用介質	材料
						閥體、閥蓋	密封圈	柱塞	閥桿	閥桿螺母	手輪
80110-001	U41SM-16	16	1.6	≤150	水、蒸汽、油品	HT200	聚四氟乙烯、合成石墨、柔性石墨	不銹鋼	碳鋼	鑄鋁青銅	鑄鐵
80110-002	U41SM-16C	16	1.6	≤425		WCB					鑄鋼
80110-003	U41SM-25	25	2.5
80110-004	U41SM-40	40	4
80110-005	U41SM-16P	16	1.6	≤200	硝酸、醋酸	CF8	PTFE	不銹鋼	不銹鋼	-	鑄鋼
80110-006	U41SM-25P	25	2.5
80110-007	U41SM-40P	40	4
80110-008	U41SM-16R	16	1.6	≤200	氮、氫、尿素等	CF8M	PTFE	不銹鋼	不銹鋼	-	鑄鋼
80110-009	U41SM-25R	25	2.5
80110-010	U41SM-40R	40	4

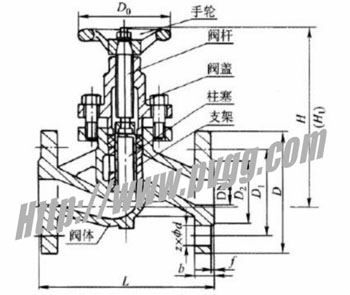

• 外形及結構尺寸圖



• 主要外形及結構尺寸

PN16

DN	L	D	D1	D2	b	Z×d	H	H1	D0	重量/kg
15	130	95	65	45	14	4×14	115	140	100	3.3
20	150	105	75	55	16	4×14	135	160	100	4.4
25	160	115	85	65	16	4×14	155	185	120	5.5
32	180	135	100	78	18	4×18	185	215	140	8
40	200	145	110	85	18	4×18	190	230	160	11
50	230	160	125	100	20	4×18	205	245	180	15
65	290	180	145	120	20	4×18	245	305	200	23.5
80	310	195	160	135	22	8×18	285	365	240	31.5
100	350	215	180	155	24	8×18	320	405	280	43.5
125	400	245	210	185	26	8×18	340	415	320	59
150	480	280	240	210	28	8×23	410	510	350	85
200	600	335	295	265	30	12×23	530	650	450	150
250	650	405	355	320	32	12×25	560	700	500	227
300	750	460	405	375	34	12×25	670	850	550	308
350	780	520	460	435	38	16×25	680	870	600	528
400	914	580	520	485	40	16×25	820	1040	700	730

PN25

DN	L	D	D1	D2	b	Z×d	H	H1	D0	重量/kg
15	130	95	65	45	16	4×14	115	140	100	3.5
20	150	105	75	55	16	4×14	135	160	100	4.5
25	160	115	85	65	16	4×14	155	185	120	5.5
32	180	135	100	78	18	4×18	185	215	140	8
40	200	145	110	85	18	4×18	190	230	160	11
50	230	160	125	100	20	4×18	205	245	180	15
65	290	180	145	120	22	8×18	245	305	200	24
80	310	195	160	135	22	8×18	285	365	240	32
100	350	230	190	160	24	8×23	320	405	280	44
125	400	270	220	188	28	8×25	340	415	320	60
150	480	300	250	218	30	8×25	410	510	350	93
200	600	360	310	278	34	12×25	530	650	450	160
250	650	425	370	332	36	12×30	560	700	500	239
300	750	485	430	392	40	16×30	670	850	550	318
350	780	550	490	448	44	16×34	680	870	600	575
400	914	610	550	505	48	16×34	820	1040	700	750

PN40

DN	L	D	D1	D2	b	Z×d	H	H1	D0	重量/kg
15	130	95	65	45	16	4×14	115	140	100	3.7
20	150	105	75	55	16	4×14	135	160	100	4.6
25	160	115	85	65	16	4×14	155	185	120	6
32	180	135	100	78	18	4×18	185	215	140	8.5
40	200	145	110	85	18	4×18	190	230	160	11.5
50	230	160	125	100	20	4×18	205	245	180	16
65	290	180	145	120	22	8×18	245	305	200	24.5
80	310	195	160	135	22	8×18	285	365	240	32.5
100	350	230	190	160	24	8×23	320	405	280	45
125	400	270	220	188	28	8×25	340	415	320	70
150	480	300	250	218	30	8×25	410	510	350	93.5
200	600	375	320	282	38	12×30	530	650	450	181
250	650	445	385	345	42	12×34	560	700	500	265
300	750	510	450	408	46	16×34	670	850	550
350	780	570	510	465	52	16×34	680	870	600
400	914	655	585	535	58	16×41	820	1040	700

中國.上玉集團有限公司是專業生產柱塞閥的廠家，法蘭柱塞閥訂貨須知：
一、①法蘭柱塞閥產品名稱與型號②法蘭柱塞閥口徑③法蘭柱塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的法蘭柱塞閥型號，請按法蘭柱塞閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
