產品名稱：內螺紋隔膜閥
閥門型號：EG11W
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義
產品結構/安裝尺寸
故障原因及排除方法

產品關鍵字：內螺紋隔膜閥,隔膜閥,EG11W內螺紋隔膜閥

EG11W內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。

連接形式：內螺紋

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

結構特點：

隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

設計標準	GB12239
結構長度	GB/T15188.3(N8)
法蘭標準	BS4504

中國.上玉集團有限公司是專業生產襯膠閥門的廠家，內螺紋隔膜閥訂貨須知：
一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的內螺紋隔膜閥型號，請按內螺紋隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

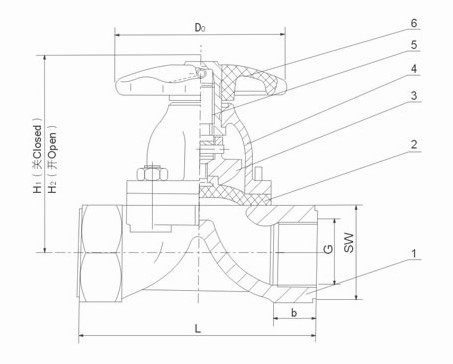

公稱通徑		公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
DN	G	公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2

安裝與維護:
　　
　　1．安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符，并應清洗內腔，以防污物卡阻或損傷密封部件。
　　
　　2．橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響閥門使用壽命。
　　
　　3．安裝時不得將線索系結在手輪或閥桿上起吊閥門。
　　
　　4．手動操作閥門時，不得借助于輔助杠杠，以防扭力過大而損傷驅動部件或密封部位。
　　
　　5．閥門應存放在干燥通風的室內，嚴禁堆放，庫存閥門的兩端通道必須封口，且啟閉件應處于微開啟狀態。
　　
　　故障與消除:
　　
　　1,手輪操作不靈活:原因:A．閥桿變曲B．螺紋損傷
　　
　　消除方法;A,更換閥桿B,修整螺紋并加潤滑油
　　
　　2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞
　　
　　消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜
　　
　　3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂
　　
　　消除方法:A,緊固連接螺栓B,更換閥體
